Produkte

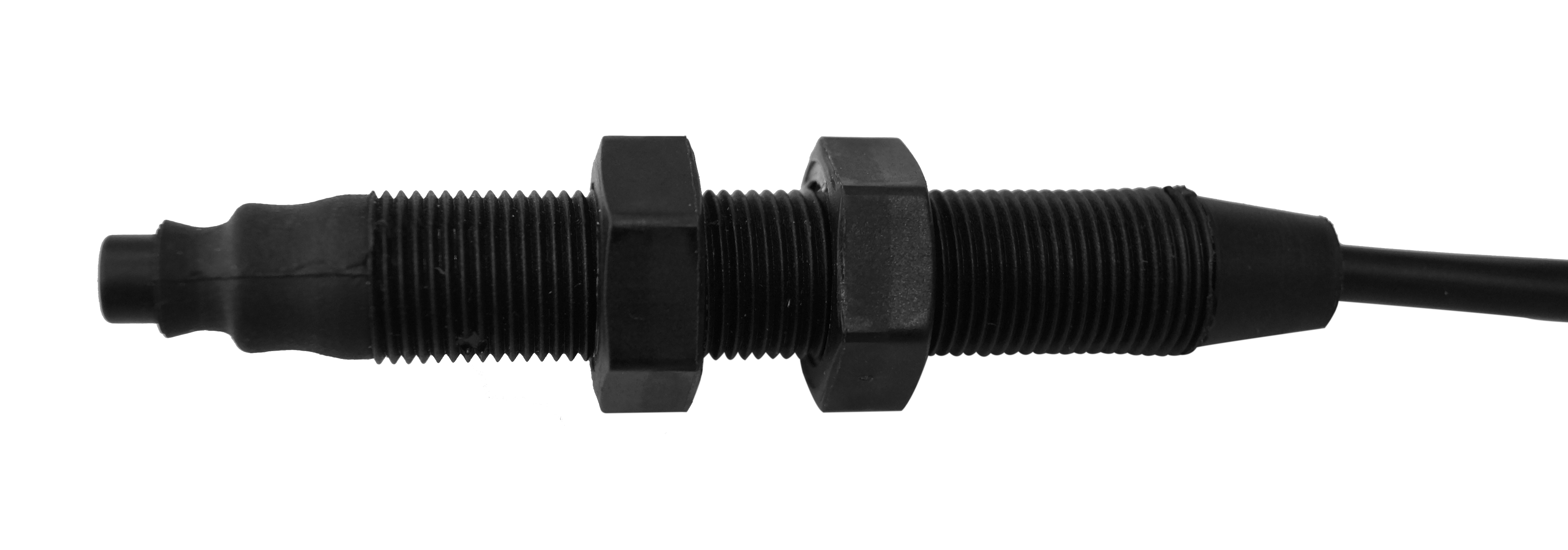

Stösselschalter

Über Stössel betätigter Endschalter zur Stellungsabfrage (Endstellung etc.) über Nocken oder bewegliche Maschinenteile.

Anwendungen: Endlagenerkennung

Alle Schalter mit Schutzart IP67



Ihr persönlicher Ansprechpartner
Telefon: +49 (0) 7522 / 68 98
Fax: +49 (0) 7522 / 93 08 252

Technik
Andreas Fritzenschaft
Walter Hoffmann

Vertrieb
Benjamin Mayinger

Einkauf
Anneliese Bauer

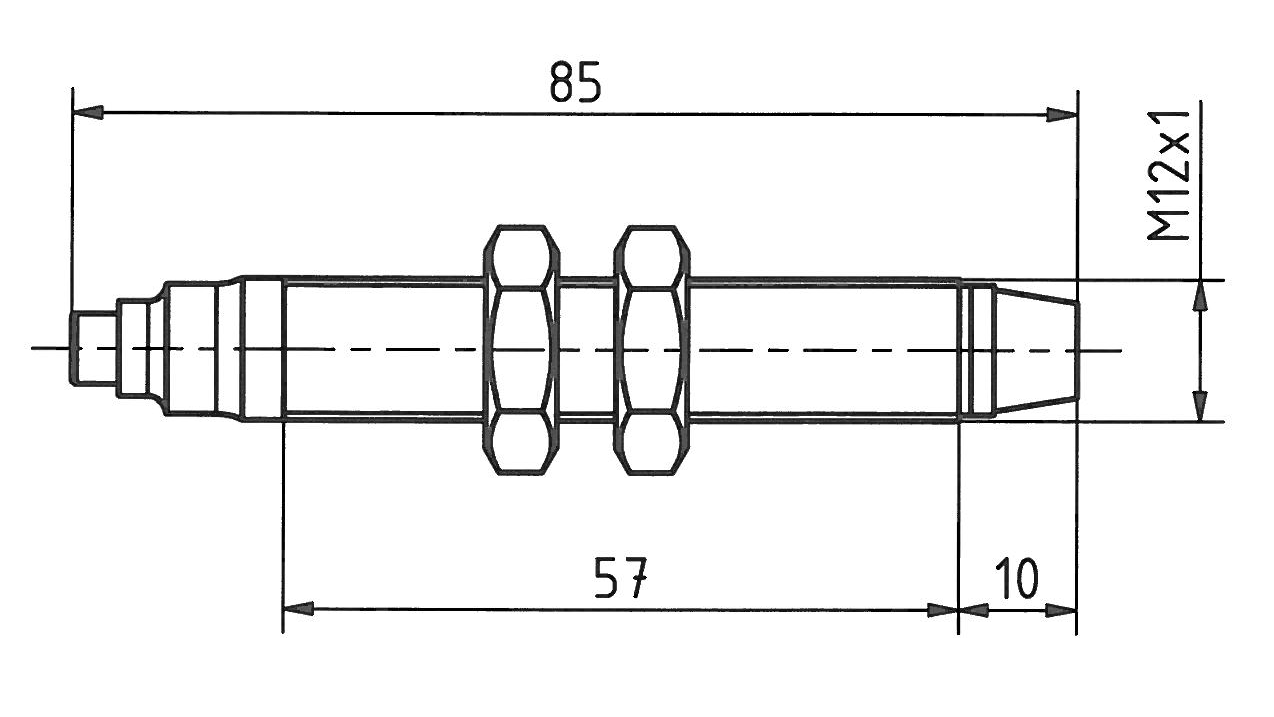

Maßzeichnung

Typ

Schaltabstand
bei Stösselweg



Kontaktart
und -element
Elektrische Daten

max. V =/- max. A max. VA
Anschluss


mm²
Best.-Nr.

Stösselschalter
Stösselschalter
RSS 121 R21









spät.
4mm








Schalter R








230 1
40








2 x 0,34








V00SS000002









Bemerkung:
Kabellänge Standard 0,5m, andere Längen auf Wunsch möglich. Kontakt (Schließer) = tastend.
Außengewinde M12x1
